一、用途與特點

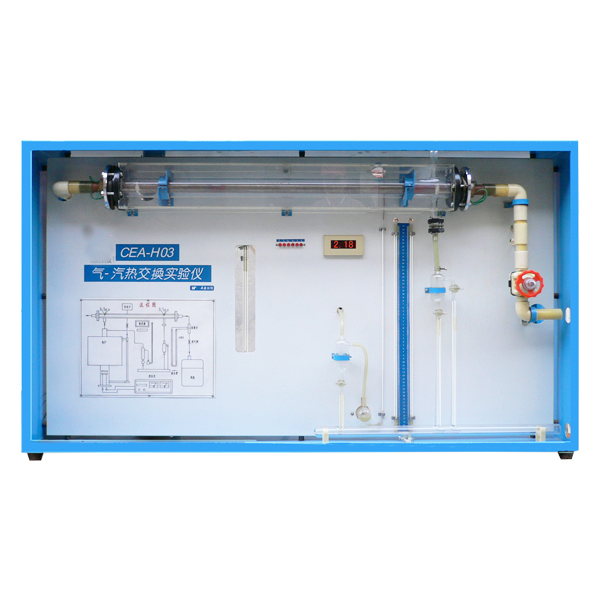

CEA－H03型套管換熱器氣－汽熱交換實驗儀適合于設有化學、應用化學、化學工程和輕工業等專業的各類學校，供化學工程實驗室教學實驗之用。

這套儀器為最新設計的小型化工實驗裝置，具有箱式整體結構，美觀輕巧，性能可靠和安裝使用方便等特點適合學生分組實驗。根據學校使用特點，本儀器采用小型電熱蒸汽發生器，并設有自動恒壓控制系統和防爆沸設施，具有壓力穩定，操作簡便，安全可靠之優點。套管換熱器的內管為銅管，外管為管道玻璃管，結構輕巧，且具有直觀性?？諝夂驼羝麥囟纫约皞鳠岜诿鏈囟鹊臏y(cè)量均采用銅－康銅熱電偶，測量精度高并由數字電壓表顯示。

本儀器可供實驗的主要內容：

（1）實驗測定在套管換熱器中進行的空氣與水蒸氣熱交換過程的總傳熱系數。

（2）實驗測定空氣在水平圓管內做強制湍流時的傳熱膜系數（給熱系數）。

（3）根據實驗測得的數據確立傳熱膜系數準數關聯式。

二、技術指標

（1）外形尺寸：1560mm（W）×370mm（D）×900mm（H）

（2）空氣流量范圍：0—50m3·h-1

（3）蒸汽操作壓力：500mmH2O（表壓）

（4）蒸汽發生器最大功率：2kW

三、主要設備及其規格

（1）套管換熱器

內管：?Ф30×2.5mm，L＝1200mm（銅管）

外管：?Ф58.5×4mm，L＝1000mm（玻璃管）

測試段長度：800mm

（2）蒸汽發生器及控壓系統

電熱功率：2kW

控壓：0—50mmH2O

（3）孔板流量計

孔徑：18mm

管徑：26mm

孔流系數：0.64

（4）測溫儀

銅－康銅熱電偶?????6支

數字電壓表：???????0－20mV±10μV

（5）風機

流量：80m3·h-1

風壓：16kPa
